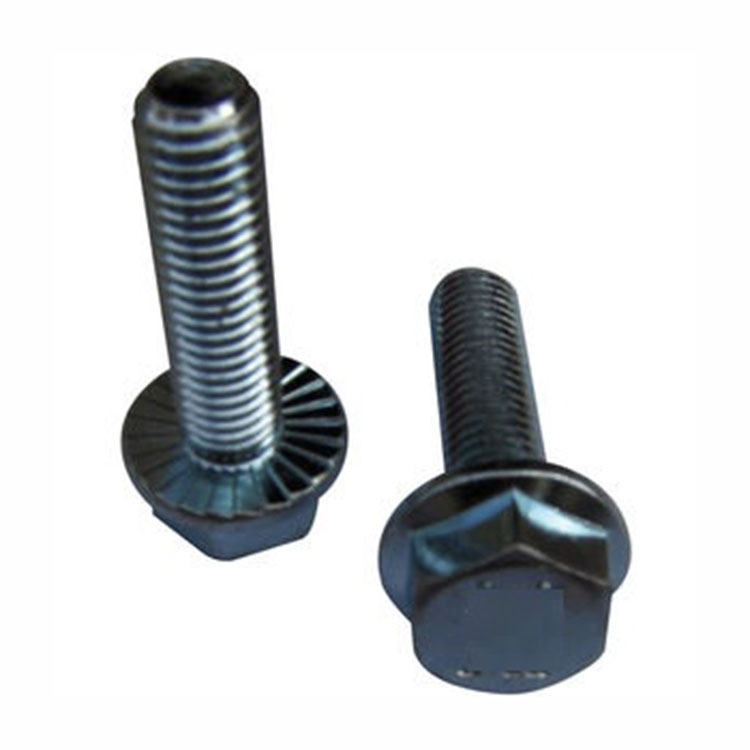

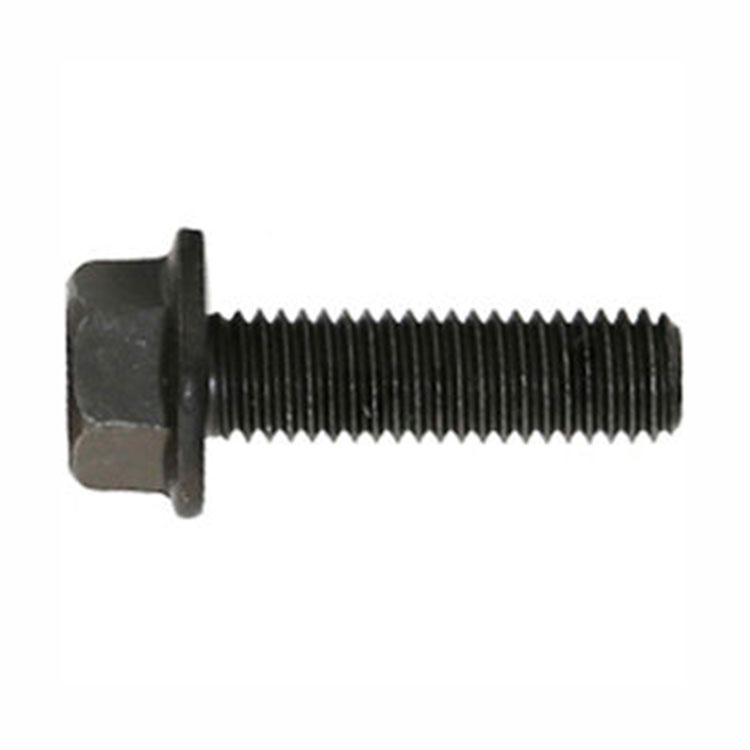

Jiaxing Join Fasteners Co., Ltd. bieten eine breite Palette von DIN6921-Sechskantflanschschrauben an. Sie können sich immer auf unser Team verlassen, wenn es um erstklassige Qualität, wettbewerbsfähige Preise, pünktliche Lieferung und eine Geschäftspartnerschaft aus einer Hand geht. Alle Produkte werden nach den richtigen Spezifikationen und hohen Qualitätsstandards hergestellt.
Die DIN6921-Sechskantflanschschraube wird hauptsächlich zum Befestigen und Verbinden verwendet und ist weit verbreitet im Maschinenbau, bei Autoteilen, in der Windenergieerzeugung, bei medizinischen Geräten, Hafenmaschinen, elektronischen Geräten, in der Petrochemie, bei Pumpenventilleitungen und im Schienenverkehr. Diese Schrauben bestehen normalerweise aus Kohlenstoffstahl, können aber je nach Bedarf auch aus Edelstahl 304, 316, 2205, 2507, 310S und anderen Materialien hergestellt werden und unterstützen sogar nicht standardmäßige kundenspezifische Anpassungen.
| Abmessungen: | DIN 6921 |
| Material und Mechanik: | ISO 898-1, Klasse 8.8 und 10.9 |
| Kopf: | Sechskantflansch |
| Durchmesser/Gewindegröße: | 6g für ISO 724; ISO 965-1 |
| Beenden: | ISO 4042/Zn5/An |
| Kopfmarkierung: | Klasse 8.8: Herstellerausweis und 8.8 |
| Klasse 10.9: Herstellerausweis und 10.9 | |
| Grad: | 8.8 und 10.9 |
| Typ: | Flanschschraube |
| Testberichte: | Der MTR muss über eine dokumentierte Rückverfolgbarkeit und dimensionale Chargen verfügen Ergebnisse, vollständige chemische Testergebnisse und vollständige mechanische Testergebnisse den nachstehenden Spezifikationen entsprechen. |
| d | S | DC | ds | k | k1 | ||
| Min. | Max. | Max. | Min. | Max. | Max. | Min. | |
| M5 | 7.78 | 8 | 11.8 | 4.82 | 5 | 5.4 | 2 |
| M6 | 9.78 | 10 | 14.2 | 5.82 | 6 | 6.6 | 2.5 |
| M8 | 12.73 | 13 | 18 | 7.78 | 8 | 8.1 | 3.2 |
| M10 | 14.73 | 15 | 22.3 | 9.78 | 10 | 9.2 | 3.6 |
| M12 | 15.73 | 16 | 26.6 | 11.73 | 12 | 11.5 | 4.6 |
| M16 | 20.67 | 21 | 35 | 15.73 | 16 | 14.4 | 5.8 |
| M20 | 26.67 | 27 | 43 | 19.67 | 20 | 17.1 | 6.8 |
| Thread (d) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||||||||||
| I | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | Istttttttt | lg | ||
| Nom. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. |
| 10 | 9.71 | 10.29 | ft | 2.4 | ||||||||||||||
| 12 | 11.65 | 12.35 | 2.4 | ft | 3 | |||||||||||||
| 16 | 15.65 | 16.35 | 2.4 | 3 | ft | 4 | ||||||||||||
| 20 | 19.58 | 20.42 | 4 | 3 | 4 | ft | 4.5 | |||||||||||
| 25 | 24.58 | 25.42 | 5 | 9 | 2 | 7 | 4 | 4.5 | ft | 5.3 | ||||||||
| 30 | 29.58 | 30.42 | 10 | 14 | 7 | 12 | 8 | 4.5 | 5.3 | ft | 6 | |||||||
| 35 | 34.5 | 35.5 | 15 | 19 | 12 | 17 | 6.75 | 13 | 9 | 5.3 | 6 | ft | 6 | |||||
| 40 | 39.5 | 40.5 | 20 | 24 | 17 | 22 | 11.75 | 18 | 6.5 | 14 | 10 | 6 | 6 | ft | 7.5 | |||
| 45 | 44.5 | 45.5 | 25 | 29 | 22 | 27 | 16.75 | 23 | 11.5 | 19 | 6.25 | 15 | 11 | 6 | 7.5 | |||
| 50 | 49.5 | 50.5 | 30 | 34 | 27 | 32 | 21.75 | 28 | 16.5 | 24 | 11.25 | 20 | 6 | 16 | 12 | 7.5 | ||
| 55 | 54.4 | 55.6 | b | 32 | 37 | 26.75 | 33 | 21.5 | 29 | 16.25 | 25 | 11 | 21 | 7 | 17 | 9 | ||
| 60 | 59.4 | 60.6 | 37 | 42 | 31.75 | 38 | 26.5 | 34 | 21.25 | 30 | 16 | 26 | 12 | 22 | 14 | |||
| 65 | 64.4 | 65.6 | b | 36.75 | 43 | 31.5 | 39 | 26.25 | 35 | 21 | 31 | 17 | 27 | 6.5 | 19 | |||
| 70 | 69.4 | 70.6 | 41.75 | 48 | 36.5 | 44 | 31.25 | 40 | 26 | 36 | 22 | 32 | 11.5 | 24 | ||||
| 80 | 79.4 | 80.6 | 51.75 | 58 | 46.5 | 54 | 41.25 | 50 | 36 | 46 | 32 | 42 | 21.5 | 34 | ||||
| 90 | 89.3 | 90.7 | b | 56.5 | 64 | 51.25 | 60 | 46 | 56 | 42 | 52 | 31.5 | 44 | |||||
| 100 | 99.3 | 100.7 | 66.5 | 74 | 61.25 | 70 | 56 | 66 | 52 | 62 | 41.5 | 54 | ||||||
| 110 | 109.3 | 110.7 | b | 71.25 | 80 | 66 | 76 | 62 | 72 | 51.5 | 64 | |||||||
| 120 | 119.3 | 120.7 | 81.25 | 90 | 76 | 86 | 72 | 82 | 61.5 | 74 | ||||||||
| 130 | 129.2 | 130.8 | b | 80 | 90 | 76 | 86 | 65.5 | 78 | |||||||||
| 140 | 139.2 | 140.8 | 90 | 100 | 86 | 96 | 75.5 | 88 | ||||||||||
| 150 | 149.2 | 150.8 | b | 96 | 106 | 85.5 | 98 | |||||||||||
| 160 | 159.2 | 160.8 | 106 | 116 | 95.5 | 108 | ||||||||||||
| 180 | 179.2 | 180.8 | b | 115.5 | 128 | |||||||||||||
| 200 | 199 | 201 | 135.5 | 148 | ||||||||||||||
ft=vollständig eingefädelt;
Maximale Grifflänge, abzüglich des Nenngewindes
b=a
Länge (b) von der Gesamtlänge.
Preiskondition:FOB, CIF, CFR, EXW, DDP, DDU.
Lieferzeit:Normal 45-60 Tage.
Verpackungsart:Verpackung für das Lager (Großpackung im Hauptkarton, Verpackung in kleinen Kartons),
DIY-Verpackung für den Laden (Behälter, Karten, Kits, Beutel usw.).
Zahlungsbedingungen:TT, LC, wir bieten unseren engen Kunden flexible Zahlungsbedingungen und Finanzlösungen.
Nummer wählen+86-573-83772218oder per E-Mail anbob@jjbfasteners.com, Ihre Anfrage wird umgehend beantwortet.
Adresse
Zhifu Center, Gebäude Nr. 15-1304, 1305, Xiuzhou, Jiaxing, Zhejiang, China
Tel
Wir stehen hinter unseren Produkten. Alle Produkte werden nach den richtigen Spezifikationen und hohen Qualitätsstandards hergestellt. Bei Artikeln, die fehlerhaft oder mangelhaft sind, wird eine sofortige Untersuchung durchgeführt und ein Bericht über Korrekturmaßnahmen erstellt. Reklamationen und Retouren werden hier gut betreut.
Sie können sich immer auf unser Team verlassen, wenn es um erstklassige Qualität, wettbewerbsfähige Preise, pünktliche Lieferung und eine Geschäftspartnerschaft aus einer Hand geht. Wir verfügen über mehr als 18 Jahre Erfahrung im Export verschiedener Arten von Verbindungselementen aus Kohlenstoffstahl, Edelstahl und Bimetall.
Wählen Sie die Nummer 0086 573 83772218 oder senden Sie eine E-Mail an sales@jjbfasteners.com. Ihre Anfrage wird umgehend beantwortet.
Wir führen bei jedem Produktionsschritt eine strenge Qualitätskontrolle durch:
